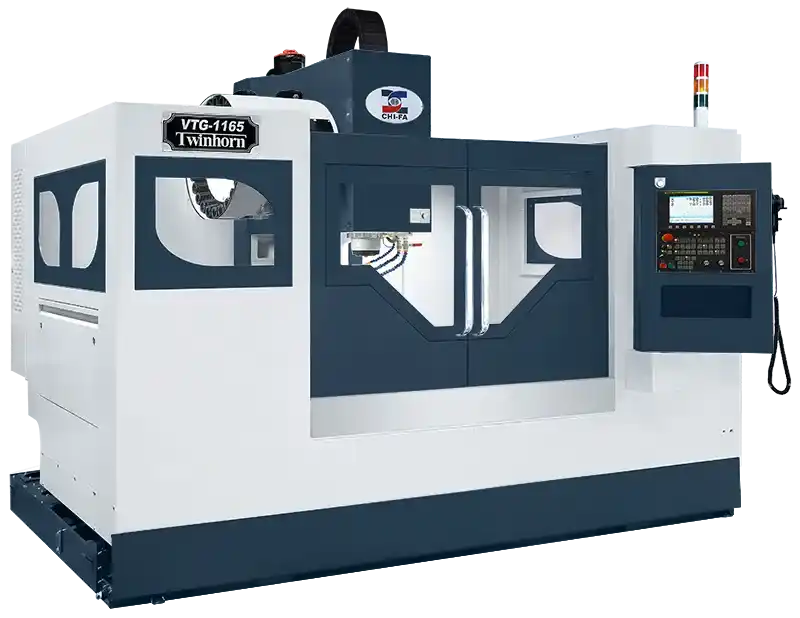

La serie VTP es una pieza fabricada con un diseño de forma de caja. La fabricación de una máquina con construcción de cajones requiere alta tecnología de fabricación así como experiencia. En Chi-Fa, tenemos una capacidad de fabricación integrada combinada con más de 30 años de experiencia en la fabricación de máquinas herramienta. A diferencia de la competencia que adquiere piezas de proveedores externos, las máquinas Chi-Fa se diseñan, fabrican y controlan la calidad internamente para un control riguroso durante todo el proceso de fabricación.

Todas las piezas fundidas de la máquina se fabrican mediante un centro de mecanizado preciso de 5 lados con mecanizado de una sola pieza y se miden con un tipo tridimensional grande para garantizar la precisión de la pieza individual. La máquina es ensamblada de acuerdo con los estándares operativos ISO por técnicos capacitados durante mucho tiempo, lo que hace que CHI-FA sea de alta calidad.

ㆍCubierta de una sola pieza ampliada de la guía en la parte posterior del eje Y con diseño de gran pendiente para
mejor recolección y extracción de virutas.
ㆍDiseño de gran pendiente en la parte frontal del eje Y
ㆍDiseño ampliado en el eje X para cubrir completamente el Dispositivo de interruptor de límite y balanza óptica.

ㆍLa mesa de trabajo del eje X está soportada por 6 bloques deslizantes lineales.
ㆍX / Y / Z Ancho de guía lineal de 3 ejes 35 / 35 / 45 mm.
ㆍLos tres ejes son impulsados por servomotores de alta potencia, tres ejes ; alimentación de desplazamiento rápido. 30 / 30 / 24 M/min ( VE-1500L3 :24 /24 / 24 M/min )
ㆍ Diseño integral de fundición y separación de agua y aceite de alta resistencia de la base de la máquina.
ㆍ Uso estricto de Alemania VD [3441 como inspección estándar de la máquina .

El cabezal de diseño triangular proporciona la mejor estabilidad y flexibilidad en el movimiento del eje Z durante la operación.
El sistema flotante de sujeción/desbloqueo de herramientas evita que el cojinete del husillo impacte durante el intercambio de herramientas.

Las guías lineales de alta precisión junto con un diseño de gran amplitud proporcionan altas velocidades de avance y una excelente rigidez, así como una alta precisión de posicionamiento.
Concepto de diseño innovador en combinación con una máquina de alta rigidez, alta precisión y huella limitada

La estructura de fundición mecánica es la base de la precisión de la máquina. Para garantizar la precisión a largo plazo de la maquinaria, todas las piezas fundidas de la estructura principal se utilizan máquinas de cinco caras SNK para el proceso de mecanizado, y utilizando grandes instrumentos de medición tridimensionales para realizar pruebas de precisión, todas las piezas principales se utilizan Mehanna Cast. Hierro, fundición de alta rigidez. Piezas de material, fuerte absorción de impactos, buena resistencia al desgaste. Todo el conjunto de la máquina se ensambla de acuerdo con el estándar operativo ISO, creando alta calidad.

La estructura de la base de la máquina se caracteriza por una alta rigidez y una distribución uniforme de la mecánica. Con un diseño de estructura horizontal pesada, forma un espacio estable para garantizar que la precisión mecánica no se vea afectada por el cambio del nivel de la base y para lograr un rendimiento excelente cuando la máquina funciona a alta velocidad.
